Нутромер Индикаторный 20-200мм глуб.изм. 200мм (0,01) 4 вставки "CNIC" (Шан 570-240)

Производитель завод SHAN

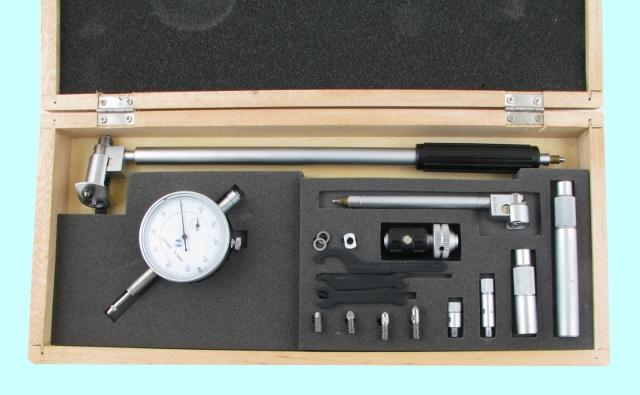

Предназначен для измерения отклонений внутренних размеров от 20 до 50мм на глубине до 100мм и от 50 до 200мм на глубине до 200мм. Передача параметров на индикаторную головку передается посредством рычажной передачи. Для совмещения линии измерения с осевой проскостью измеряемого отверстия нутромер снабжен центрирующим мостиком. На требуемый размер инструмент устанавливают при помощи сменных измерительных стержней (шайб, удлинителей) по аттестованным кольцам или по блокам концевых мер длины с боковинами. 1. Устройство и назначение: 1.1Нутромер предназначен для измерения отклонений внутренних размеров относительным методом. Применяется в машиностроительной промышленности. 2. Технические характеристики: 2.1 Диапазоны измерения 20 - 50мм глубиной до 100 мм. 50 -200мм глубиной до 200мм 2.2 Цена деления индикатора - 0,01 мм. 3. Комплектация: 3.1 Сменные вставки от 4 до 10мм - 4шт; 3.2 Удлинители для всавок от 15 до 97мм - 4шт; 3.3 Промежкточные шайбы 1мм и 2мм - 2шт; 3.4 Контрогайка - 1шт; 3.5 Головка крепления индикатора с цанговым зажимом - 1шт; 3.6 Нутромер 20-50мм глубиной измерений до 100мм - 1шт; 3.7 Нутромер 50-200мм глубиной измерений до 200мм - 1шт; 3.8 Индикаторная головка 0-3мм цена деления 0.01мм - 1шт; 3.8 Комплект ключей - 3шт.
Технический паспорт (Word).
